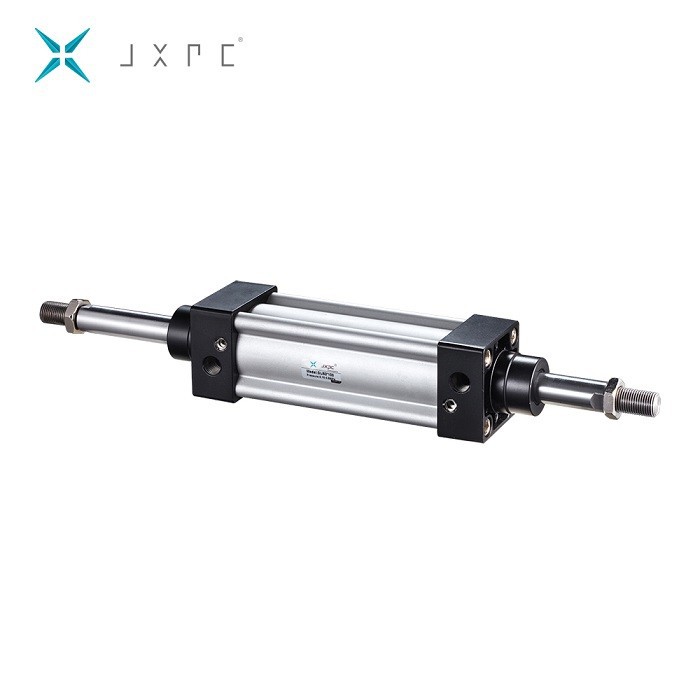

Mickey egér cső típusú henger

Az SI-sorozat ISO6431 kettős működésű, párnás szabványú pneumatikus léghengere ♦ KÉRJÜK FIGYELEM: 1. A GYÁRTÁS KÖZVETLEN ÁSA. 2. SZÉNY MINŐSÉG. 3. GYORS SZÁLLÍTÁS 7 NAPNAL. 4. KIS RENDELÉS ÜDVÖZÖLJÜK. 5. ÜDVÖZLI OEM ÉS ODM. ♦ Jellemzők: 1) Ez a palack sorozat megfelel az ISO6431 szabványnak 2) ...

A szálláslekérdezés elküldése

Csevegj most

Leírás

SI sorozat ISO6431 kettős működésű párnás standard pneumatikus léghenger

♦ FIGYELEM:

1. KÖZVETLEN GYÁRTÓ ÁR.

2. SZÉNY MINŐSÉG.

3. GYORS SZÁLLÍTÁS 7 NAPNAL.

4. KIS RENDELÉS ÜDVÖZÖLJÜK.

5. ÜDVÖZLI OEM ÉS ODM.

♦ Jellemzők:

1) Ez a henger sorozat megfelel az ISO6431 szabványnak

2) A henger csatlakozóinál állítható pufferek vannak, kivéve a felszerelt párnát.

3) Különböző típusú szerelési stílusokat kínálunk az ISO 6431 szabvány szerint, mint például a lábszerelés,

Elülső karima szerelés, Hátsó karima szerelés és így tovább.

4) Különböző típusú gépeket kínálunk az ügyfelek igényei szerint, pl .: BSP, NPT stb.

5) A dugattyúrúdot nem kell olajozni

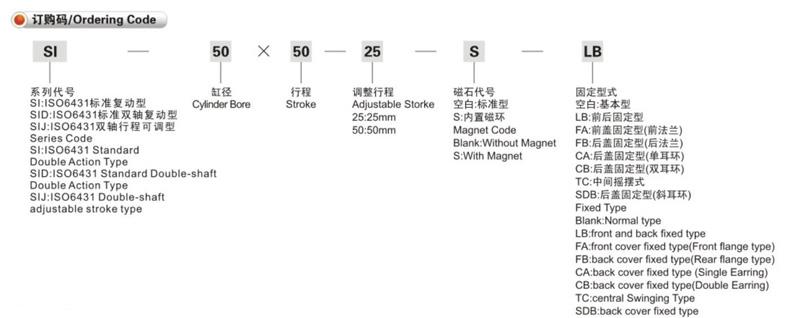

Műszaki adatok:

SI sorozatú pneumatikus henger
Furat (mm)	32	40	50	63	80	100	125	160	200
Mozgásminta	Kettős fellépés
Működő közepes	Levegő
Javítás típusa	Normál típus / FA típus / FB típus / CA típus / CB típus / LB típus / TC típus
Üzemi nyomástartomány	0.1-0.9Mpa
Biztosított nyomásállóság	1.35Mpa
ütköző	Állítható puffer
Feltétel hőmérséklete	-5 ~ 70 ° C-on
Üzemi sebesség	50-800mm / s
Port méret	G1 / 8 ''	G1 / 4 ''		G3 / 8 ''		G1 / 2 ''		G3 / 4 ''

NEM.	Kijelölés	NEM.	Kijelölés
1	Dugattyúrudazat	10	Dugattyú
2	Dugattyúrúd	11	Fárasztó
3	Az első burkolat tömítőgyűrűje	12	Mágnes (opcionális)
4	O-gyűrű	13	Dugattyú O-gyűrű
5	Olajosság csapágy	14	Fedjük le az O-gyűrűt
6	Fedőlap	15	csillapító
7	Puffer O-gyűrű	16	Hatszög csavar
8	Dugattyúrúd O-gyűrű	17	Hátsó fedél
9	Hordó

Henger belső átmérője	A dugattyúrúd külső átmérője	Főzet minta		összenyomás Terület (cm ² )	Légnyomás ((kgf / cm2 )
					1	2	3	4	5	6	7	8	9
32	12	Kettős fellépés	Nyomás oldal	8,04	8,04	16.08	24.12	32.16	40.20	48.24	56.28	64.32	72.36
			Húzza az oldalt	6,90	6,90	13.80	20.07	27.60	34.50	41.40	48.30	55.20	62.10
40	16	Kettős fellépés	Nyomás oldal	12.56	12.56	25.12	37.68	50.24	62.80	75,36	87,92	100,24	113,04
			Húzza az oldalt	10.55	10.55	21.10	31.65	42.20	52.75	63.30	73.85	84.40	94.95
50	20	Kettős fellépés	Nyomás oldal	19.63	19.63	39.26	58,89	78,52	98.15	117,78	137.41	157,04	176,67
			Húzza az oldalt	16.49	16.49	32.98	49.47	65.96	82.45	98,94	115,43	139,92	148.41
63	20	Kettős fellépés	Nyomás oldal	31.17	31.17	62,34	93,51	124,68	155,85	187,02	218,19	249,36	280,53
			Húzza az oldalt	28.03	28.03	56,06	84,09	112,12	140,15	168,18	196,21	224,24	252,27
80	25	Kettős fellépés	Nyomás oldal	50.26	50.26	100.52	150,78	201,04	251,30	301,56	351,82	402,08	452,34
			Húzza az oldalt	45.36	46.36	90,72	136,08	181,44	226,80	272,16	317,52	326,88	408,24
100	25	Kettős fellépés	Nyomás oldal	78,53	78,53	157,06	235,59	314,12	392,65	471,18	428,82	628,24	706,77
			Húzza az oldalt	71,47	71,47	142,94	214,41	285,88	357.35	428,82	500,29	517,76	643,23
125	32	Kettős fellépés	Nyomás oldal	122,72	122,72	245,44	368,16	490,88	613,60	736,32	859,04	981,76	1104,48
			Húzza az oldalt	114,68	114,68	229,36	344,04	458,72	573,40	688,08	802,76	917,44	1032,12
160	40	Kettős fellépés	Nyomás oldal	201,06	201,06	402,12	603,18	804,24	1005,30	1206,36	1407,42	1608,48	1809,54
			Húzza az oldalt	188,49	188,49	376,98	565,47	753,96	942,45	1130,94	1319,43	1507,92	1696,41
200	40	Kettős fellépés	Nyomás oldal	314,16	314,16	628,32	942,48	1256,64	1570,80	1884,96	2199,12	2513,28	2827,44
			Húzza az oldalt	301,57	301,57	603,14	904,71	1206,28	1507,80	1809,42	2100,99	2412,56	2714,13

Furat	Szabványos stroke	Max. ütés	Megengedett stroke
32	25 50 75 80 100 125 160 175 200 250 300 400 450 500	1000	2000
40	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1200	2000
63	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
80	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
100	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
125	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
160	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000
200	25 50 75 80 100 125 160 175 200 250 300 400 450 500 600 700 800 900 900 1000	1500	2000

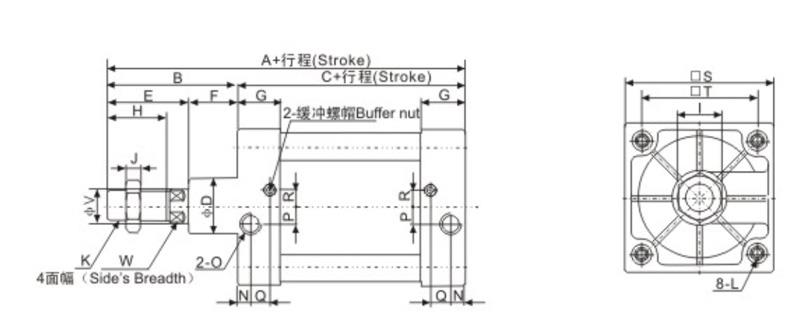

SI SOROZAT

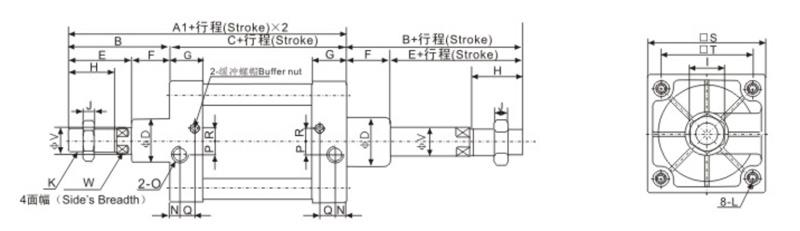

SID SOROZAT

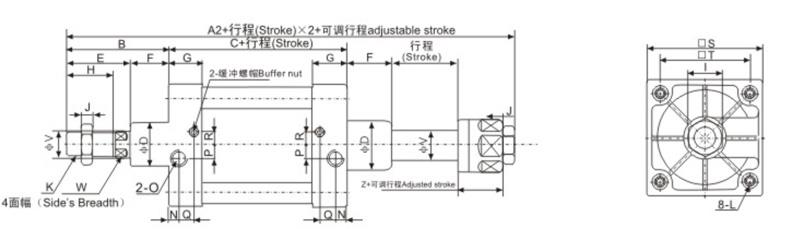

SIJ SOROZAT

Bore / Symbol	A	A1	A2	B	C	D	E	F	G	H	én	J	K	L
32	142	190	187	48	94	30	28	20	27.5	22	17	6	M10X1.25	M6
40	159	213	207	54	105	35	32	22	29	24	19	7	M12X1.25	M6
50	175	244	233	69	106	40	42	27	30	32	24	8	M16X1.5	M8
63	190	259	250	69	120	45	40	29	31	32	24	8	M16X1.5	M8
80	214	300	286	86	128	45	53	33	35	40	30	10	M20x1,5	M10
100	229	320	308	91	138	55	55	36	36	40	30	10	M20x1,5	M10
125	279	398	372,5	119	160	60	74	45	46	54	41	13.5	M27X2	M12
160	332	484	448	152	180	65	94	58	50	72	55	18	M36X2	M16
200	337	514	472	157	180	75	100	57	50	72	55	18	M36X2	M16
